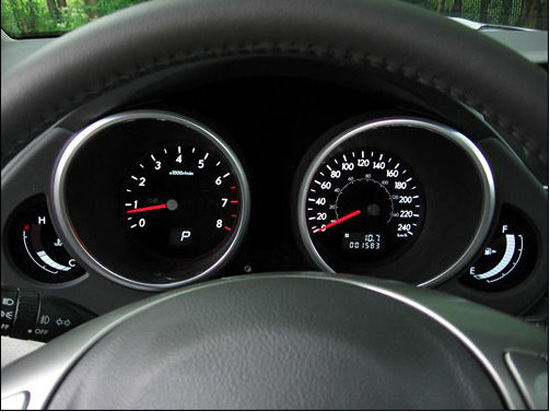

故障現象：一臺尼桑千里馬(NISSANMAXIMA)轎車，儀表盤上的水溫表、汽油表和里程表無指示。

故障檢查與排除：一般情況下三塊表同時損壞的可能性較小，估計是它們相關的公共線路有問題，打開儀表盤護罩取出儀表盤總成檢查，發現供三塊表12V正電源線的緊固螺絲松動而使工作電壓加不上，旋緊螺絲后裝回電路中，試驗時水溫表和里程表已好使，但汽油表的表針?lè)醋摺Ｔ摫硎怯上嗷ゴ怪钡膬山M線圈組成，有三個連接端子，一個接地搭鐵、一個輸入正12V、一個由汽油箱內的浮子帶動滑線電阻的滑動點所送來的可變電壓。測量正12V和浮子信號電壓正常，而表針?lè)醋呖梢钥隙ū硪呀?jīng)損壞。只因汽油表?yè)p壞而更換儀表盤總成太可惜，也給用戶增加經濟負擔，所以決定試修復。

打開表盤面板取下汽油表，在放大鏡下觀看發現有一個線圈的引出線至引腳處斷了。用鑷子小心把斷頭拔出來，用800號細砂打掉漆皮，再將線頭繞到引腳上，重新焊好裝回儀表盤，接入電路試驗上述三塊儀表都正常了。
